1000kVA ড্রাই টাইপ ট্রান্সফরমারের কাজের নীতি

GNEE এর নির্ভরযোগ্যতার প্রশংসা করা1000kVA ড্রাই টাইপ ট্রান্সফরমার, এটির অপারেশনের পিছনে অত্যাধুনিক প্রকৌশল বোঝা অপরিহার্য। প্রথাগত তেলের বিপরীতে-নিমজ্জিত একক, কতিন-ফেজ ড্রাই-টাইপ ট্রান্সফরমারভোল্টেজ রূপান্তর পরিচালনা করতে বায়ু এবং কঠিন নিরোধক উপকরণের উপর নির্ভর করে।



একজন বিশেষজ্ঞ হিসেবেঢালাই রজন শুকনো টাইপ ট্রান্সফরমার প্রস্তুতকারকের, GNEE ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতিগুলিকে উন্নত উপাদান বিজ্ঞানের সাথে একত্রিত করে যাতে গৃহমধ্যস্থ অ্যাপ্লিকেশনগুলির জন্য নিরাপদে এবং দক্ষতার সাথে শক্তি হ্রাস পায় তা নিশ্চিত করে৷





এর সবচেয়ে মৌলিক স্তরে,1000kVA ড্রাই টাইপ ট্রান্সফরমারফ্যারাডে এর ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন আইনের উপর ভিত্তি করে কাজ করে। যখন একটি অল্টারনেটিং কারেন্ট (AC) প্রাথমিক উইন্ডিংয়ের মধ্য দিয়ে প্রবাহিত হয়, তখন এটি স্তরিত সিলিকন ইস্পাত কোরে একটি ভিন্ন চৌম্বকীয় প্রবাহ তৈরি করে। এই প্রবাহ তারপর মাধ্যমে ভ্রমণশুকনো কোর ট্রান্সফরমারএবং সেকেন্ডারি উইন্ডিং এ একটি ভোল্টেজ প্ররোচিত করে।



"তিন-ফেজ" দৃষ্টিভঙ্গিটি মূল এবং মাধ্যমিক উইন্ডিংয়ের তিনটি সেটকে নির্দেশ করে যা মূলের চারপাশে সাজানো হয়। কতিন-ফেজ কাস্ট রেজিন ট্রান্সফরমার, এই পর্যায়গুলি 120 ডিগ্রী দ্বারা স্থানচ্যুত হয়, একটি সুষম এবং অবিচ্ছিন্ন শক্তি প্রবাহ প্রদান করে যা ভারী-ডিউটি ​​মোটর এবং সংবেদনশীল সার্ভারগুলির জন্য প্রয়োজনীয়-উচ্চ ভবন এবং ডেটা সেন্টারগুলিতে পাওয়া যায়৷ এই উইন্ডিংগুলির বাঁক অনুপাতকে নির্ভুলতা দিয়ে-ইঞ্জিনিয়ারিং করে, GNEE ন্যূনতম শক্তি বিচ্যুতি সহ একটি সঠিক ভোল্টেজ আউটপুট নিশ্চিত করে।

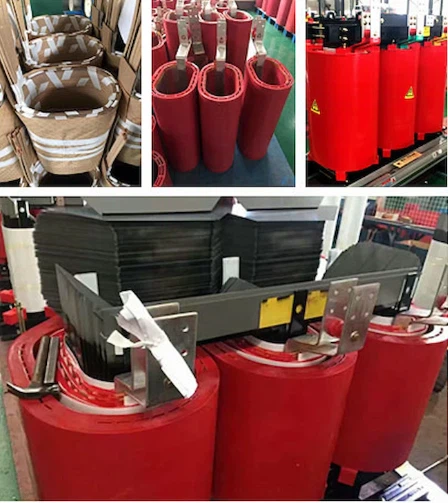

একটি ঢালাই রজন পাওয়ার ট্রান্সফরমারের কোর, এইচভি উইন্ডিং এবং এলভি উইন্ডিং।





একটি সংজ্ঞায়িত বৈশিষ্ট্য একঢালাই কুণ্ডলী শুকনো টাইপ ট্রান্সফরমারতরল কুল্যান্টের অনুপস্থিতি। আমাদের কারখানায়, আমরা একটি ভ্যাকুয়াম ঢালাই প্রক্রিয়া ব্যবহার করি যেখানে উচ্চ-ভোল্টেজের উইন্ডিংগুলি সম্পূর্ণরূপে ইপক্সি রজনে আবদ্ধ থাকে। এটি একটি তৈরি করেঢালাই রজন টাইপ ট্রান্সফরমারযেটি তেল ভরা একক-এর মুখোমুখি হওয়া "শ্বাসপ্রশ্বাসের" সমস্যাগুলির জন্য দুর্ভেদ্য।



ইলেক্ট্রোম্যাগনেটিক স্থিতিশীলতা:রজন একটি অনমনীয় কাঠামোতে উইন্ডিংগুলিকে ধরে রাখে, যা যান্ত্রিক কম্পনগুলিকে প্রতিরোধ করে যা সময়ের সাথে গোলমাল সৃষ্টি করে এবং পরিধান করে।



অস্তরক শক্তি:epoxy উচ্চতর অন্তরণ প্রদান করে, অনুমতি দেয়ইনডোর থ্রি-ফেজ ট্রান্সফরমারঅনেক বেশি কমপ্যাক্ট ফ্রেমে উচ্চ ভোল্টেজ পরিচালনা করতে।



তাপ অপচয়:যদিও এটি একটি "শুষ্ক" সিস্টেম,ঢালাই রজন পাওয়ার ট্রান্সফরমারপ্রাকৃতিক পরিচলন (AN) বা জোরপূর্বক বায়ু (AF) শীতল করার জন্য কয়েলের মধ্যে বায়ু নালী ব্যবহার করে কোর থেকে তাপকে দক্ষতার সাথে বহন করে।





দক্ষতা হল GNEE এর ডিজাইন দর্শনের ভিত্তি। কলো লস ড্রাই-টাইপ ট্রান্সফরমারদুটি ধরণের শক্তির ক্ষতি মোকাবেলা করে উচ্চ দক্ষতা অর্জন করে: আয়রন লস এবং কপার লস।



আয়রন লস (কোন-লোড লস):উচ্চ-গুণমানের শস্য-ভিত্তিক সিলিকন ইস্পাত ব্যবহার করেশুকনো কোর ট্রান্সফরমার, আমরা হিস্টেরেসিস এবং মূলের মধ্যেই এডি স্রোতের মাধ্যমে হারিয়ে যাওয়া শক্তিকে কমিয়ে দেই।



কপার লস (লোড লস):উইন্ডিংয়ের জন্য উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপার বা অ্যালুমিনিয়াম ব্যবহার করে, আমাদেরঢালাই রজন বিতরণ ট্রান্সফরমারপ্রতিরোধ ক্ষমতা হ্রাস করে, নিশ্চিত করে যে আপনার সরঞ্জামগুলিতে আরও শক্তি পৌঁছায় এবং তাপ হিসাবে কম অপচয় হয়।



লোকসান কমাতে এই ফোকাস কেন আমাদেরশুকনো বিতরণ ট্রান্সফরমারLEED-প্রত্যয়িত বিল্ডিং এবং সবুজ ডেটা সেন্টারের জন্য পছন্দের পছন্দ যেখানে প্রতি কিলোওয়াট গণনা করা হয়।





কম্পোনেন্ট	1000kVA ট্রান্সফরমারে ফাংশন	উপাদান/বৈশিষ্ট্য
ম্যাগনেটিক কোর	চৌম্বকীয় প্রবাহের পথ প্রদান করে	কোল্ড-ঘূর্ণিত শস্য-ভিত্তিক সিলিকন ইস্পাত
এইচভি উইন্ডিং	গ্রিড থেকে উচ্চ ভোল্টেজ গ্রহণ করে	ভ্যাকুয়াম-কাস্ট ইপক্সি রজন ক্যাপসুলেটেড
এলভি উইন্ডিং	লোডে স্টেপড{0}}ভোল্টেজ ডেলিভারি করে	উচ্চ-পরিবাহিতা কপার/অ্যালুমিনিয়াম ফয়েল
নিরোধক সিস্টেম	বৈদ্যুতিক আর্কিং প্রতিরোধ করে	ক্লাস F বা H নন-দাহ্য পদার্থ
তাপমাত্রা নিয়ন্ত্রক	বাস্তব-সময়ের কয়েল তাপ নিরীক্ষণ করে	ডিজিটাল ডিসপ্লে সহ PT100 সেন্সর





এর কাজের নীতিশুকনো ঢালাই রজন ট্রান্সফরমারঘনবসতিপূর্ণ এলাকার জন্য তাদের সহজাতভাবে নিরাপদ করে তোলে। যেহেতু নিরোধকটি কঠিন এবং অ{1}}বিষাক্ত, তাই ভূগর্ভস্থ জলকে দূষিত করে বা বেসমেন্ট বা ছাদে ইনস্টলেশনে অগ্নিঝুঁকি সৃষ্টি করে তেলের ফুটো হওয়ার ঝুঁকি নেই৷



উপরন্তু,ঢালাই রজন বিতরণ ট্রান্সফরমার"থার্মাল শক" পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এর মানে হল যে যখন একটি হাসপাতাল হঠাৎ করে একটি এমআরআই মেশিনের মতো উচ্চ-আঁকানোর সরঞ্জাম চালু করে, তখন ট্রান্সফরমার নিম্নমানের ইউনিটে একটি সাধারণ ব্যর্থতা বিন্দু-নিরোধক ক্র্যাকিং ছাড়াই দ্রুত তাপমাত্রা বৃদ্ধিকে পরিচালনা করতে পারে।





কাজের নীতি বোঝা a1000kVA ড্রাই টাইপ ট্রান্সফরমারকেন এটি আধুনিক বৈদ্যুতিক অবকাঠামোর প্রাণকেন্দ্র তা প্রকাশ করে। এর নির্ভুলতা থেকেশুকনো কোর ট্রান্সফরমারস্থায়িত্ব থেকেঢালাই রজন টাইপ ট্রান্সফরমারফিনিস, GNEE নিশ্চিত করে যে প্রতিটি উপাদান কর্মক্ষমতার জন্য অপ্টিমাইজ করা হয়েছে।



অভিজ্ঞ হিসেবেঢালাই রজন শুকনো টাইপ ট্রান্সফরমার নির্মাতারা, আমরা আপনাকে প্রদান করতে ব্যবহারিক প্রকৌশলের সাথে তাত্ত্বিক পদার্থবিদ্যাকে একত্রিত করিলো লস ড্রাই-টাইপ ট্রান্সফরমারযে সময়ের পরীক্ষা দাঁড়িয়েছে.

একটি উদ্ধৃতি অনুরোধ



আপনি কি আপনার পরবর্তী প্রকল্পের জন্য একটি নির্ভরযোগ্য থ্রি{-ফেজ ড্রাই-টাইপ ট্রান্সফরমার খুঁজছেন?

[এখন একটি তদন্ত পাঠান]আমাদের প্রযুক্তিগত দলের সাথে কথা বলতে। আপনি একটি মান প্রয়োজন কিনাশুকনো বিতরণ ট্রান্সফরমারঅথবা একটি কাস্টম-ইঞ্জিনিয়ারডঢালাই কুণ্ডলী শুকনো টাইপ ট্রান্সফরমার, GNEE-এর কারখানার ক্ষমতা এবং দক্ষতা রয়েছে যা আপনার সাইটে সরাসরি নিখুঁত সমাধান সরবরাহ করতে পারে।



তেল নিমজ্জিত ট্রান্সফরমারে তেলের প্রাথমিক ভূমিকা কী?

তেল নিমজ্জিত ট্রান্সফরমারের তেল দ্বৈত ফাংশন পরিবেশন করে: নিরোধক এবং শীতলকরণ। এটি বৈদ্যুতিক লিক প্রতিরোধে একটি বাধা হিসাবে কাজ করে এবং উত্পন্ন তাপকে ছড়িয়ে দেয়, অতিরিক্ত গরম হওয়া এবং সম্ভাব্য বৈদ্যুতিক ত্রুটিগুলি প্রতিরোধ করে।



কত ঘন ঘন অস্তরক শক্তি পরীক্ষা পরিচালনা করা উচিত?

সর্বোত্তম ট্রান্সফরমার কর্মক্ষমতা বজায় রাখার জন্য অপারেশনাল অবস্থার সাথে সারিবদ্ধভাবে ডাইইলেকট্রিক শক্তি পরীক্ষাগুলি সাধারণত বার্ষিক বা প্রস্তুতকারকের পরামর্শ অনুসারে সুপারিশ করা হয়।



ট্রান্সফরমার রক্ষণাবেক্ষণের জন্য তেলের স্তর পর্যবেক্ষণ করা কেন অপরিহার্য?

তেলের মাত্রা নিরীক্ষণ করা অত্যন্ত গুরুত্বপূর্ণ কারণ কম তেলের মাত্রা অতিরিক্ত গরম হতে পারে এবং নিরোধক ক্ষমতা হ্রাস করতে পারে, বৈদ্যুতিক ত্রুটির ঝুঁকি বাড়ায়।



কি ব্যবস্থা ট্রান্সফরমারে তাপ ওভারলোড প্রতিরোধ করতে পারে?

থার্মাল ওভারলোডের জন্য প্রতিরোধমূলক ব্যবস্থার মধ্যে রয়েছে লোড বন্টন অপ্টিমাইজ করা, উন্নত কুলিং কৌশল নিযুক্ত করা এবং প্রয়োজনে দ্রুত সংশোধনমূলক পদক্ষেপের সাথে অবিচ্ছিন্ন তাপমাত্রা পর্যবেক্ষণ।



তাপীয় ইমেজিং কিভাবে ট্রান্সফরমার রক্ষণাবেক্ষণে সাহায্য করতে পারে?

থার্মাল ইমেজিং হটস্পটগুলি সনাক্ত করতে ইনফ্রারেড চিত্রগুলি ক্যাপচার করে যা বৈদ্যুতিক সমস্যা বা সম্ভাব্য উপাদান ব্যর্থতা নির্দেশ করতে পারে, যা প্রাথমিক হস্তক্ষেপ এবং বড় ব্যর্থতা প্রতিরোধের অনুমতি দেয়।



তেল ট্রান্সফরমারগুলিকে শুষ্ক{0} টাইপের বিকল্পগুলির চেয়ে বেশি দক্ষ করে তোলে৷

তেল ট্রান্সফরমার ইউনিটগুলি উন্নত কুলিং ক্ষমতার মাধ্যমে উচ্চতর দক্ষতা অর্জন করে যা উচ্চ শক্তির ঘনত্ব এবং হ্রাস হ্রাস করতে সক্ষম করে। তরল নিরোধক বায়ুর তুলনায় ভাল তাপ পরিবাহিতা প্রদান করে, উন্নত বৈদ্যুতিক কর্মক্ষমতা সহ আরও কমপ্যাক্ট ডিজাইনের অনুমতি দেয়। আধুনিক তেল ট্রান্সফরমার ডিজাইনগুলি সাধারণত 99%-এর বেশি দক্ষতা রেটিং অর্জন করে, যখন তুলনামূলক শুষ্ক-টাইপ ইউনিটে তাপীয় সীমাবদ্ধতা এবং নকশার সীমাবদ্ধতার কারণে দক্ষতার রেটিং কয়েক শতাংশ পয়েন্ট কম থাকতে পারে।
