1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতি কি?

আধুনিক পাওয়ার সিস্টেমে,স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতি কি জন্য1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারনিরাপদ ইনস্টলেশন, দক্ষ অপারেশন, এবং দীর্ঘ-নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ বিষয়।



এজিএনইই, আমরা 2008 সালে প্রতিষ্ঠিত একটি পেশাদার ট্রান্সফরমার প্রস্তুতকারক, তেল নিমজ্জিত ট্রান্সফরমার, চাপের জাহাজ এবং ইস্পাত সামগ্রীতে বিশেষজ্ঞ। শক্তিশালী OEM/ODM ক্ষমতা, কঠোর মান নিয়ন্ত্রণ এবং বিশ্বব্যাপী প্রকল্পের অভিজ্ঞতা সহ, আমরা ডিজাইন থেকে ইনস্টলেশন পর্যন্ত সম্পূর্ণ প্রযুক্তিগত সহায়তা প্রদান করি।



একটি 1500kVA তেল নিমজ্জিত ট্রান্সফরমারের ওয়্যারিং পদ্ধতি কার্যক্ষমতা, নিরাপত্তা এবং রক্ষণাবেক্ষণের দক্ষতাকে সরাসরি প্রভাবিত করে। স্ট্যান্ডার্ড ওয়্যারিং অনুশীলনগুলি বোঝা বৈদ্যুতিক ত্রুটিগুলি হ্রাস করতে, লোড বিতরণ উন্নত করতে এবং আন্তর্জাতিক মানগুলির সাথে সম্মতি নিশ্চিত করতে সহায়তা করে।





1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য ওয়্যারিং কনফিগারেশনের ওভারভিউ

স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিটি বোঝায় কিভাবে প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলি পাওয়ার সিস্টেমের সাথে সংযুক্ত থাকে। সাধারণ কনফিগারেশন অন্তর্ভুক্ত:

• উচ্চ ভোল্টেজ (HV) পার্শ্ব সংযোগ
• নিম্ন ভোল্টেজ (LV) পার্শ্ব সংযোগ
• গ্রাউন্ডিং সিস্টেম
• সুরক্ষা এবং নিয়ন্ত্রণ সার্কিট

সবচেয়ে ব্যাপকভাবে ব্যবহৃত ভেক্টর গ্রুপ হল Dyn11, যা স্থিতিশীল ভোল্টেজ আউটপুট প্রদান করে এবং হারমোনিক বিকৃতি কমিয়ে দেয়।



1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতির গুরুত্ব

সঠিক ওয়্যারিং নিশ্চিত করে:

• নিরাপদ পাওয়ার ট্রান্সমিশন
• সুষম লোড বিতরণ
• শক্তি ক্ষতি হ্রাস
• শর্ট সার্কিট বিরুদ্ধে সুরক্ষা

ভুল ওয়্যারিং সরঞ্জামের ক্ষতি বা অপারেশনাল বিপদ হতে পারে।

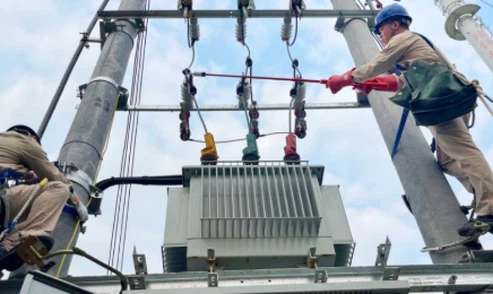

1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য HV সাইড কানেকশন

উচ্চ ভোল্টেজের দিকটি সাধারণত 10kV, 11kV বা 33kV পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে:

• উপযুক্ত তারের আকার এবং নিরোধক স্তর ব্যবহার করুন
• সঠিক পর্বের ক্রম নিশ্চিত করুন (A-B-C)
• ওভারভোল্টেজ সুরক্ষার জন্য সার্জ অ্যারেস্টার ইনস্টল করুন
• সুইচগিয়ার বা সার্কিট ব্রেকারের মাধ্যমে সংযোগ করুন

সিস্টেমের স্থিতিশীলতা এবং নিরাপত্তার জন্য সঠিক এইচভি ওয়্যারিং অপরিহার্য।



1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিতে এইচভি সুরক্ষার প্রয়োজনীয়তা

সুরক্ষা ডিভাইস অন্তর্ভুক্ত:

• বজ্রপাতকারীরা
• ফিউজ সুরক্ষা বা সার্কিট ব্রেকার
• নিরীক্ষণের জন্য বর্তমান ট্রান্সফরমার (CTs)

এই উপাদানগুলি বৈদ্যুতিক ত্রুটি থেকে ক্ষতি প্রতিরোধ করে।

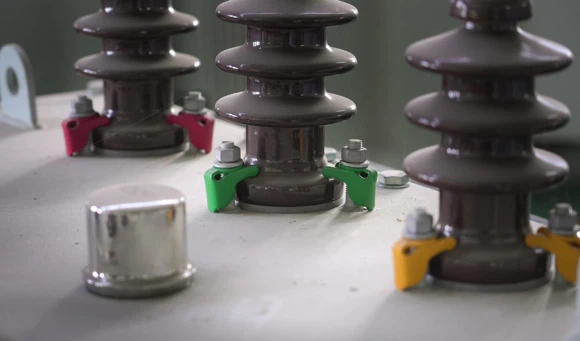

ট্রান্সফরমার উচ্চ{{0}ভোল্টেজ টার্মিনাল সংযোগ





1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য LV সাইড কানেকশন

নিম্ন ভোল্টেজের দিকটি সাধারণত একটি 0.4kV বিতরণ ব্যবস্থার সাথে সংযুক্ত থাকে:

• পর্যাপ্ত কারেন্ট ক্ষমতা সহ বাসবার বা তার ব্যবহার করুন
• সঠিক নিরপেক্ষ গ্রাউন্ডিং নিশ্চিত করুন
• সঠিক ফেজ প্রান্তিককরণ বজায় রাখুন
• বিতরণ প্যানেল বা লোড কেন্দ্রের সাথে সংযোগ করুন

নির্ভরযোগ্য LV ওয়্যারিং শেষ ব্যবহারকারীদের জন্য দক্ষ পাওয়ার ডেলিভারি নিশ্চিত করে।



1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিতে লোড বিতরণ

সুষম লোড বিতরণ গুরুত্বপূর্ণ:

• ফেজ ভারসাম্যহীনতা এড়িয়ে চলুন
• নিয়মিত লোড কারেন্ট নিরীক্ষণ করুন
• যে কোনো একক পর্যায়ে ওভারলোডিং প্রতিরোধ করুন

সঠিক লোড ম্যানেজমেন্ট ট্রান্সফরমারের দক্ষতা এবং জীবনকাল উন্নত করে।



ট্রান্সফরমার লো-ভোল্টেজ বাসবার সংযোগ





1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য গ্রাউন্ডিং প্রয়োজনীয়তা

গ্রাউন্ডিং বৈদ্যুতিক নিরাপত্তা নিশ্চিত করে:

• ট্রান্সফরমার ট্যাঙ্ক গ্রাউন্ড করুন
• নিরপেক্ষ বিন্দু গ্রাউন্ড করুন (যদি প্রযোজ্য হয়)
• কম- প্রতিরোধের গ্রাউন্ডিং সিস্টেম ব্যবহার করুন

কার্যকরী গ্রাউন্ডিং বৈদ্যুতিক শক এবং সরঞ্জামের ক্ষতি প্রতিরোধ করে।



1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিতে গ্রাউন্ডিং পরিদর্শন

নিয়মিত চেক অন্তর্ভুক্ত:

• গ্রাউন্ডিং প্রতিরোধের পরিমাপ
• গ্রাউন্ডিং সংযোগ পরিদর্শন
• ক্ষয়মুক্ত পরিবাহী-নিশ্চিত করা

নিরাপত্তা সম্মতির জন্য সঠিক গ্রাউন্ডিং রক্ষণাবেক্ষণ অপরিহার্য।





1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য সুরক্ষা সার্কিট ওয়্যারিং

সুরক্ষা ব্যবস্থা অন্তর্ভুক্ত:

• ওভারকারেন্ট সুরক্ষা
• ডিফারেনশিয়াল সুরক্ষা
• তাপমাত্রা পর্যবেক্ষণ ডিভাইস

এই সিস্টেমগুলি ত্রুটি সনাক্ত করে এবং দ্রুত ট্রান্সফরমারকে আলাদা করে।



1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতিতে ওয়্যারিং নিয়ন্ত্রণ করুন

কন্ট্রোল ওয়্যারিং পর্যবেক্ষণ এবং নিয়ন্ত্রণ ডিভাইসগুলিকে সংযুক্ত করে:

• তাপমাত্রা সূচক
• তেল স্তরের সূচক
• অ্যালার্ম এবং ট্রিপ সার্কিট

সঠিক নিয়ন্ত্রণ ওয়্যারিং প্রকৃত-সময় পর্যবেক্ষণ এবং নিরাপদ অপারেশন নিশ্চিত করে।



ট্রান্সফরমার ফ্যাক্টরি টেস্টিং প্যানেল





প্যারামিটার	মান
রেট ক্যাপাসিটি	1500 কেভিএ
প্রাথমিক ভোল্টেজ	10kV / 11kV / 33kV
সেকেন্ডারি ভোল্টেজ	0.4kV
ভেক্টর গ্রুপ	Dyn11 / Yyn0
ফ্রিকোয়েন্সি	50Hz/60Hz
ইম্পিডেন্স ভোল্টেজ	6% – 10%
কুলিং পদ্ধতি	ওনান/ওনাফ
নিরোধক স্তর	আইইসি স্ট্যান্ডার্ড
গ্রাউন্ডিং টাইপ	সলিড / রেজিস্ট্যান্স গ্রাউন্ডিং
সুরক্ষা ডিভাইস	সিটি, পিটি, রিলে





1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য পেশাদার উত্পাদন ক্ষমতা

• 18 বছরের বেশি শিল্প অভিজ্ঞতা
• উন্নত উত্পাদন লাইন এবং পরীক্ষার সুবিধা
• IEC/ANSI মান কঠোরভাবে মেনে চলা
• শক্তিশালী R&D এবং কাস্টমাইজেশন ক্ষমতা



1500kVA তেল নিমজ্জিত টাইপ ট্রান্সফরমারের জন্য বিশ্বব্যাপী পরিষেবা এবং প্রযুক্তিগত সহায়তা

• দ্রুত ডেলিভারি এবং নিরাপদ প্যাকেজিং
• ইনস্টলেশন এবং তারের নির্দেশিকা
• বিক্রয়ের পরে-প্রযুক্তিগত সহায়তা
• বিভিন্ন শিল্পের জন্য কাস্টমাইজড সমাধান

আমরা ক্লায়েন্টদের ইনস্টলেশন দক্ষতা অপ্টিমাইজ করতে এবং দীর্ঘ-পরিচালনা খরচ কমাতে সাহায্য করি।





বোঝাপড়া1500kVA অয়েল ইমার্সড টাইপ ট্রান্সফরমারের জন্য স্ট্যান্ডার্ড ওয়্যারিং পদ্ধতি কীনিরাপদ ইনস্টলেশন, স্থিতিশীল অপারেশন, এবং দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য অপরিহার্য। উচ্চ ভোল্টেজ এবং কম ভোল্টেজ সংযোগ থেকে শুরু করে গ্রাউন্ডিং এবং সুরক্ষা সিস্টেম পর্যন্ত, প্রতিটি তারের বিবরণ সামগ্রিক কর্মক্ষমতাতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।



একটি উদ্ধৃতি অনুরোধ



👉 উচ্চ মানের 1500kVA তেল নিমজ্জিত ট্রান্সফরমার বা পেশাদার ওয়্যারিং সমর্থন খুঁজছেন? একটি কাস্টমাইজড সমাধান এবং সেরা উদ্ধৃতি পেতে আজই GNEE-এর সাথে যোগাযোগ করুন!



একটি 1500kVA তেল নিমজ্জিত ট্রান্সফরমারের ইনস্টলেশনের সময় কত?
একটি 1500kVA তেল নিমজ্জিত ট্রান্সফরমার ইনস্টল করতে সাধারণত সাইটের প্রস্তুতি এবং জটিলতার উপর নির্ভর করে এক থেকে তিন দিন সময় লাগে।



একটি 1500kVA থ্রি ফেজ অয়েল ইমার্সড ট্রান্সফরমারের কার্যকারিতা কী?
একটি 1500kVA থ্রি ফেজ অয়েল ইমার্সড ট্রান্সফরমার সাধারণত 98% থেকে 99% এর দক্ষতা অর্জন করে, লোডের অবস্থা এবং ডিজাইনের মানের উপর নির্ভর করে।



একটি 1500kVA তেল নিমজ্জিত ট্রান্সফরমারের পরিষেবা জীবন কত?
একটি ভাল-রক্ষণাবেক্ষণ করা 1500kVA তেলে নিমজ্জিত ট্রান্সফরমার 20 থেকে 30 বছর বা তার বেশি সময় ধরে নির্ভরযোগ্যভাবে কাজ করতে পারে।



একটি 1500kVA তেল ভর্তি ট্রান্সফরমারের জন্য কী রক্ষণাবেক্ষণ প্রয়োজন?
রক্ষণাবেক্ষণের মধ্যে রয়েছে নিয়মিত তেলের স্তর পরীক্ষা, তেলের গুণমান পরীক্ষা, দ্রবীভূত গ্যাস বিশ্লেষণ, বুশিং এবং সিল পরিদর্শন এবং রেডিয়েটার পরিষ্কার করা।



একটি 1500kVA তেল ভর্তি ট্রান্সফরমার কত ঘন ঘন পরিদর্শন করা উচিত?
প্রতি 6 থেকে 12 মাসে নিয়মিত পরিদর্শনের সুপারিশ করা হয়, যখন ব্যাপক রক্ষণাবেক্ষণ প্রতি 2 থেকে 3 বছরে সঞ্চালিত হওয়া উচিত।
