6 কেভি প্রাক-একত্রিত সাবস্টেশন 10 কেভি 35 কেভি ইউরোপীয় স্টাইল সাবস্টেশন ট্রান্সফর্মার
প্রশ্ন আছে? Gnee বিক্রয় প্রতিনিধিরা এখন লাইভ চ্যাটের জন্য উপলব্ধ
E - মেল প্রেরণ করুন:sales@gneeelectric.com
টেলিফোন:+8615824687445
প্রাক-একত্রিত সাবস্টেশন পণ্য বিবরণ
প্রাক-একত্রিত সাবস্টেশনটি একটি সংহত বহিরঙ্গন সাবস্টেশন যা একটি উচ্চ-ভোল্টেজ বিতরণ ট্রান্সফর্মার, সুইচগিয়ার এবং নিয়ন্ত্রণ-সুরক্ষা সিস্টেমগুলিকে একত্রিত করে। উন্নত ইউরোপীয় ধারণা এবং উত্পাদন প্রক্রিয়াগুলির সাথে ডিজাইন করা, এটি 6KV, 10KV এবং 35KV এর ভোল্টেজ স্তরে পরিচালিত পাওয়ার সিস্টেমগুলির জন্য উপযুক্ত। এর কমপ্যাক্ট মডুলার ডিজাইন, উচ্চ সুরক্ষা মান এবং বুদ্ধিমান নিয়ন্ত্রণ এটিকে শিল্প উদ্যান, বাণিজ্যিক কমপ্লেক্স, আরবান গ্রিড আপগ্রেড, পুনর্নবীকরণযোগ্য শক্তি সংহতকরণ এবং বহিরঙ্গন অবকাঠামো প্রকল্পগুলিতে ব্যাপকভাবে প্রযোজ্য করে তোলে। এটি ব্যবহারকারীদের দক্ষ, নির্ভরযোগ্য এবং স্বল্প রক্ষণাবেক্ষণ শক্তি বিতরণ সমাধান সরবরাহ করে।
বিস্তারিত ছবি
পণ্য কাঠামো
1. ট্রান্সফর্মার বডি
প্রকার: শুকনো ধরণের/তেল-নিমজ্জনিত ট্রান্সফর্মার (প্রয়োজনীয়তা অনুসারে কাস্টমাইজযোগ্য)
উপকরণ: উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা ঠান্ডা-ঘূর্ণিত সিলিকন স্টিল শিটস + ইপোক্সি রজন কাস্টিং ইনসুলেশন, উচ্চ দক্ষতা এবং কম ক্ষয়ক্ষতি নিশ্চিত করে।
কাঠামো: শব্দ এবং তাপমাত্রা বৃদ্ধি উল্লেখযোগ্যভাবে হ্রাস করতে সম্পূর্ণ স্লেন্টেড ল্যামিনেটেড ল্যামিনেটেড কোর + স্তরযুক্ত উইন্ডিং ডিজাইন।
2. উচ্চ/কম ভোল্টেজ বিতরণ সিস্টেম
উচ্চ ভোল্টেজের দিক: ভ্যাকুয়াম সার্কিট ব্রেকার + লোড স্যুইচ, গ্রিড ত্রুটিগুলির দ্রুত বিচ্ছিন্নতা সমর্থন করে।
লো ভোল্টেজের দিক: বুদ্ধিমান লো-ভোল্টেজ সুইচগিয়ার ইন্টিগ্রেটিং সুরক্ষা, মিটারিং এবং পর্যবেক্ষণ কার্যাদি।
3.প্রে-একত্রিত ঘের
উপাদান: গ্যালভানাইজড স্টিল বা স্টেইনলেস স্টিল ফ্রেম মরিচা-প্রুফ স্প্রে প্লাস্টিকের চিকিত্সা সহ, আইপি 33/আইপি 54 এর সুরক্ষা রেটিং অর্জন করে।
ডিজাইন: কঠোর পরিবেশের সাথে খাপ খাইয়ে অন্তর্নির্মিত তাপ অপচয় চ্যানেল এবং প্রাকৃতিক/জোরপূর্বক কুলিং সিস্টেম সহ ইউরোপীয় স্টাইলের সাবস্টেশন ট্রান্সফর্মারের কমপ্যাক্ট বিন্যাস।
4. অক্সিলিয়ারি সিস্টেম
রিমোট মনিটরিং ইন্টারফেস, ফল্ট অ্যালার্ম ডিভাইস এবং বিদ্যুতের সুরক্ষা গ্রাউন্ডিং সিস্টেম স্থিতিশীল অপারেশন 24/7 নিশ্চিত করতে।
প্রাক-একত্রিত সাবস্টেশন কাজের নীতি
1. ভোল্টেজ রূপান্তর:
উচ্চ-ভোল্টেজ গ্রিড (যেমন, 6 কেভি/10 কেভি/35 কেভি) থেকে ইনপুট দেওয়ার পরে, ভোল্টেজটি নিম্ন-ভোল্টেজের দিকে টার্মিনাল ডিভাইসের প্রয়োজনীয়তাগুলি পূরণের জন্য প্রাক-একত্রিত সাবস্টেশনগুলির উইন্ডিংগুলিতে বৈদ্যুতিন চৌম্বকীয় আনয়ন দিয়ে পদত্যাগ করা হয়।
2. সুরক্ষা এবং নিয়ন্ত্রণ:
উচ্চ ভোল্টেজের দিক: ভ্যাকুয়াম সার্কিট ব্রেকারগুলি শর্ট সার্কিট এবং ওভারলোড সুরক্ষা সরবরাহ করে; বুদ্ধিমান লো-ভোল্টেজ সার্কিট ব্রেকারগুলি সুনির্দিষ্ট শক্তি বিতরণ সরবরাহ করে।
অটোমেটেড কন্ট্রোল সিস্টেমগুলি রিয়েল-টাইমে ট্রান্সফর্মার তাপমাত্রা, লোড এবং নিরোধক স্থিতি পর্যবেক্ষণ করে, অস্বাভাবিকতার সময় অ্যালার্ম বা স্বয়ংক্রিয় শাটডাউন ট্রিগার করে।
3. উত্তোলন ও সুরক্ষা:
সম্পূর্ণ সিলযুক্ত ইপোক্সি রজন ইনসুলেশন কাঠামো দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে তাপ অপচয় হ্রাস চ্যানেলগুলির সাথে মিলিত তেল ফুটো ঝুঁকিগুলি দূর করে।
প্রাক-একত্রিত সাবস্টেশনটিতে বহিরঙ্গন ডাস্টপ্রুফ এবং জলরোধী নকশা বৈশিষ্ট্যযুক্ত, উচ্চ-তাপমাত্রা, উচ্চ-মানবতা বা দূষিত পরিবেশের সাথে খাপ খাইয়ে।
পণ্য প্যারামিটার
|
নং নং |
প্রকল্প |
ইউনিট |
প্যারামিটার |
|
উচ্চ ভোল্টেজ ইউনিট |
রেটযুক্ত ফ্রিকোয়েন্সি |
এইচজেড |
50 বা 60 |
|
রেট ভোল্টেজ |
কেভি |
6 |
|
|
সর্বাধিক অপারেটিং ভোল্টেজ |
কেভি |
6.9 |
|
|
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ আর্থ এবং ফেজ-টু-ফেজ/বিচ্ছিন্নতা ব্যবধান সহ্য |
কেভি |
32/36 |
|
|
বজ্রপাত ভোল্টেজ আর্থ এবং ফেজ-টু-ফেজ/বিচ্ছিন্নতা ব্যবধান প্রতিরোধ |
কেভি |
60/70 |
|
|
রেটেড কারেন্ট |
A |
315,400,630 |
|
|
স্বল্প সময়ের সাথে রেট দেওয়া বর্তমান |
কা |
12.5(2s),16(2s),20(2s) |
|
|
রেটেড পিক সহ্য বর্তমান |
কা |
31.5,40,50 |
|
|
কম ভোল্টেজ ইউনিট |
রেট ভোল্টেজ |
V |
380,220 |
|
প্রধান সার্কিট রেটেড বর্তমান |
A |
100-3200 |
|
|
স্বল্প সময়ের সাথে রেট দেওয়া বর্তমান |
কা |
15,30,50 |
|
|
রেটেড পিক সহ্য বর্তমান |
কা |
30,63,110 |
|
|
শাখা কারেন্ট |
A |
0~800 |
|
|
শাখা সার্কিটের সংখ্যা |
সার্কিট |
1~6 |
|
|
ক্ষতিপূরণ ক্ষমতা |
কাভার |
ট্রান্সফর্মার ক্ষমতার 15% ~ 2 {2}}% অনুযায়ী 0 ~ 360 থেকে ক্ষতিপূরণ দিন |
প্রাক-একত্রিত সাবস্টেশন মূল সুবিধা
শক্তি দক্ষতা
কম নো-লোড লোকসান (0। 35W/KVA এর চেয়ে কম বা সমান) এবং উচ্চ-লোড ক্ষতি নিয়ন্ত্রণ করে, উল্লেখযোগ্য বার্ষিক শক্তি-সংরক্ষণের সুবিধাগুলি সরবরাহ করে।
আইইসি 60076 স্ট্যান্ডার্ড এবং শক্তি দক্ষতা ক্লাস 1 শংসাপত্রের সাথে মেনে চলার ইউরোপীয় উচ্চ-দক্ষতা নকশা।
সুরক্ষা এবং নির্ভরযোগ্যতা
UL94 V -0 শিখা-রিটার্ড্যান্ট ইপোক্সি রজন + সম্পূর্ণ সিল ইনসুলেশন বডি ট্রান্সফর্মারের জন্য অসামান্য ফায়ারপ্রুফ এবং বিস্ফোরণ-প্রমাণ কার্যকারিতা নিশ্চিত করে।
বুদ্ধিমান সুরক্ষা সিস্টেমগুলি (যেমন, ওভারলোড, শর্ট সার্কিট, তাপমাত্রা বৃদ্ধি সতর্কতা) গ্রিড এবং সরঞ্জাম উভয়ই সুরক্ষিত করে।
দ্রুত স্থাপনা
কারখানার প্রাক-সমাবেশ এবং সংহতকরণ: মডুলার ডিজাইনটি সাইটে ইনস্টলেশন সময়কে 70%হ্রাস করে, নির্মাণ ব্যয় এবং ডাউনটাইম ঝুঁকি হ্রাস করে।
নমনীয় সম্প্রসারণ: সমান্তরাল ক্ষমতা সম্প্রসারণ বা পর্যায়ক্রমে আপগ্রেড সমর্থন করে, ভবিষ্যতের পাওয়ার চাহিদা পরিবর্তনের সাথে খাপ খাইয়ে।
পরিবেশগত অভিযোজনযোগ্যতা
প্রশস্ত তাপমাত্রার পরিসীমা অপারেশন: প্রাক-একত্রিত সাবস্টেশনটি উপকূলীয় এবং শিল্প দূষণ অঞ্চলের জন্য উপযুক্ত জারা-প্রতিরোধী ঘেরগুলির সাথে -40 ডিগ্রি এবং +50 ডিগ্রির মধ্যে স্থিরভাবে পরিচালনা করে।
লো-শয়েজ ডিজাইন: অপ্টিমাইজড চৌম্বকীয় সার্কিট এবং সাউন্ডপ্রুফ স্ট্রাকচারগুলি ট্রান্সফর্মার শব্দকে কম রাখে, শহুরে অঞ্চলের শব্দের মানগুলি পূরণ করে।
সাধারণ অ্যাপ্লিকেশন
শিল্প খাত:কারখানা শক্তি বিতরণ, উত্পাদন লাইন পাওয়ার সাপ্লাই, ডেটা সেন্টার ব্যাকআপ শক্তি।
শহুরে অবকাঠামো: বাণিজ্যিক কমপ্লেক্স, হাসপাতাল, পরিবহন কেন্দ্রগুলির জন্য বিদ্যুৎ বিতরণ।
পুনর্নবীকরণযোগ্য শক্তি: বায়ু শক্তি, ফটোভোলটাইক গ্রিড-সংযুক্ত সাবস্টেশন এবং শক্তি সঞ্চয় ব্যবস্থা সমর্থনকারী সুবিধা।
আউটডোর ইঞ্জিনিয়ারিং: অস্থায়ী অবকাঠামো, খনি বিদ্যুৎ সরবরাহ, দূরবর্তী অঞ্চল গ্রিড এক্সটেনশন।
কেন আমাদের পণ্য চয়ন করবেন?
Gnee গ্রুপ: গ্লোবাল ট্রান্সফর্মার সাপ্লাই চেইন ইন্টিগ্রেশন বিশেষজ্ঞ (2008 - বর্তমান)
2 0 08 এ প্রতিষ্ঠিত, জিএনইইই গ্রুপের পনের বছরের গভীর শিল্প চাষের মধ্য দিয়ে গেছে, একটি আঞ্চলিক ব্যবসায়ী থেকে সফলভাবে বিশ্বব্যাপী সরবরাহ চেইন ম্যানেজমেন্ট বিশেষজ্ঞের রূপান্তরিত হয়েছে। ইস্পাত শিল্প চেইনের সংহতকরণের অগ্রণী হিসাবে, গোষ্ঠীটি একটি পূর্ণ-চক্রের মান সিস্টেম প্রতিষ্ঠা করেছে যা কাঁচামাল সংগ্রহ, উত্পাদন সমন্বয়, লজিস্টিক অপ্টিমাইজেশন এবং টার্মিনাল পরিষেবাগুলি বিস্তৃত করে গ্লোবাল ট্রান্সফর্মার বিতরণ খাতে একটি উদ্ভাবনী অপারেশনাল বেঞ্চমার্ক স্থাপন করে। শিল্প ৪.০ এর যুগে, জিএনইইইই গ্রুপ ডিজিটাল পুনর্গঠন এবং সবুজ সরবরাহ চেইন নির্মাণের মাধ্যমে বিশ্বব্যাপী ইন্টিগ্রেটার অফ ট্রান্সফর্মার শিল্পের মূল্য হয়ে ওঠার লক্ষ্যের দিকে ত্বরান্বিত করছে।
1. ইউরোপীয় কারুশিল্প, গ্লোবাল শংসাপত্র: আইইসি, এন, সিই স্ট্যান্ডার্ডগুলির সাথে কঠোর মেনে চলা, বিশ্বব্যাপী 50 টিরও বেশি দেশে রফতানি করা হয়েছে।
2.ফুল লাইফসাইকেল পরিষেবা: ডিজাইন থেকে আজীবন রক্ষণাবেক্ষণ পর্যন্ত কাস্টমাইজড সমাধান।
3. কুইকের প্রতিক্রিয়া: মডুলার উত্পাদন জরুরি প্রকল্পের প্রয়োজনগুলিকে সমর্থন করে ডেলিভারি চক্রকে সংক্ষিপ্ত করে।

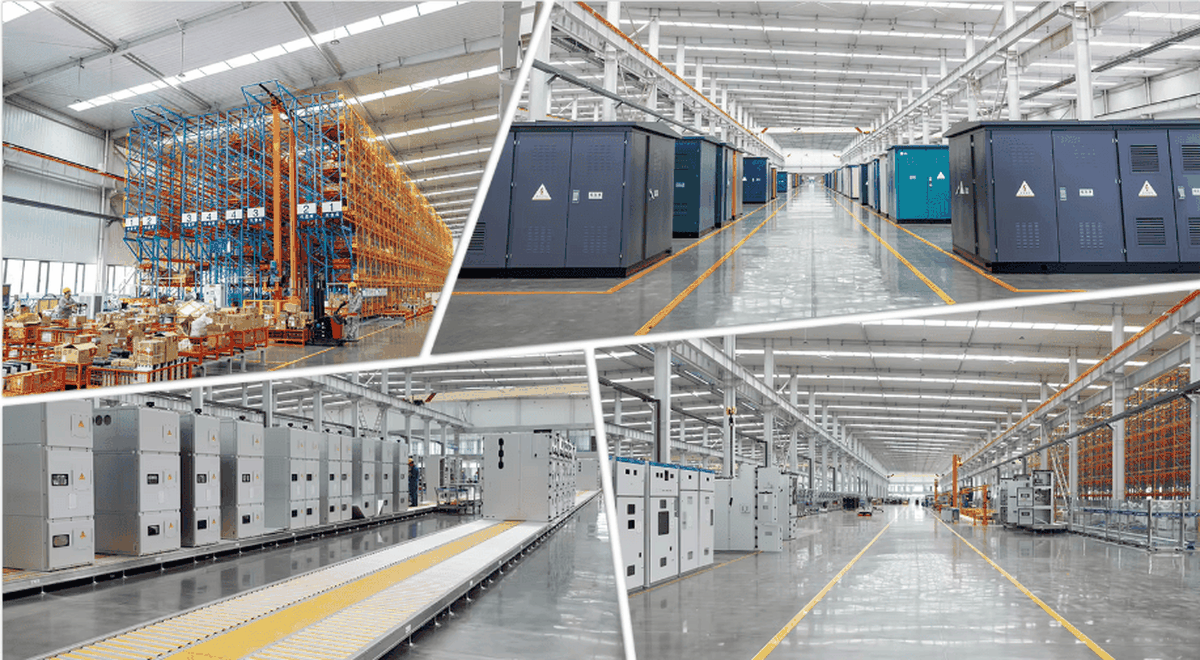

উত্পাদন পরিবেশ
প্যাকিং এবং বিতরণ
