ক্ষতির বৈশিষ্ট্য এবং 1000 কেভিএ তেলের দক্ষতা বিশ্লেষণ-নিমজ্জিত ট্রান্সফরমার

আধুনিক শিল্প ল্যান্ডস্কেপে, শক্তি দক্ষতা আর শুধু একটি পরিবেশগত লক্ষ্য নয় বরং একটি আর্থিক প্রয়োজন।



শক্তি সরঞ্জামের একটি নেতৃস্থানীয় প্রস্তুতকারক হিসাবে,জিএনইইঅপারেশনাল খরচ কমানোর জন্য ডিজাইন করা উচ্চ-কার্যক্ষমতা সমাধান প্রদান করে। দ1000 kVA তেল নিমজ্জিত ট্রান্সফরমারআমাদের পণ্য লাইনের একটি ভিত্তিপ্রস্তর, পাওয়ার গ্রিড এবং শিল্প প্ল্যান্টের জন্য ব্যতিক্রমী স্থিতিশীলতা প্রদানের জন্য প্রকৌশলী।



একটি নির্বাচন করে1000 kVA তেল ভর্তি ট্রান্সফরমারGNEE-এর মতো একটি বিশেষ প্রস্তুতকারকের কাছ থেকে, আপনি নিশ্চিত করেন যে আপনারতেল ভর্তি বিতরণ ট্রান্সফরমারশক্তি সংরক্ষণ এবং নির্ভরযোগ্যতার জন্য সর্বোচ্চ বৈশ্বিক মান পূরণ করুন।



এই নিবন্ধটি আমাদের বিশ্ব-শ্রেণীকে সংজ্ঞায়িত করে এমন ক্ষতির বৈশিষ্ট্য এবং দক্ষতার মেট্রিক্সের গভীরে ডুব দেয়তিন ফেজ তেল নিমজ্জিত ট্রান্সফরমারইউনিট





কর্মদক্ষতা ক1000 kVA তেল নিমজ্জিত ট্রান্সফরমারআউটপুট পাওয়ার থেকে ইনপুট পাওয়ারের অনুপাত। অভ্যন্তরীণ ক্ষতির কারণে কোনো ট্রান্সফরমার 100% কার্যকর না হলেও, GNEE-এর প্রকৌশল দল সেই ব্যবধান কমানোর দিকে মনোনিবেশ করে। আমাদেরতেল নিমজ্জিত টাইপ ট্রান্সফরমারমডেলগুলি প্রায়শই সর্বোত্তম লোড অবস্থার অধীনে 98% বা 99% এর বেশি দক্ষতা রেটিং অর্জন করে।



একটি জন্যআউটডোর পাওয়ার ট্রান্সফরমার, দক্ষতা সরাসরি তাপ ব্যবস্থাপনার সাথে আবদ্ধ। যখন শক্তি "হারিয়ে যায়" তখন তা তাপে রূপান্তরিত হয়। যদিতেল নিমজ্জিত ট্রান্সফরমার অংশ, যেমন কুলিং রেডিয়েটর এবং অন্তরক তেল, এই তাপ কার্যকরভাবে নষ্ট করতে পারে না, ট্রান্সফরমারের আয়ু কমে যায়।



অতএব, যেকোন প্রযুক্তিগত ক্রেতা বা প্রকৌশলী যারা তাদের বৈদ্যুতিক অবকাঠামো অপ্টিমাইজ করতে চাইছেন তাদের জন্য "ক্ষতির বৈশিষ্ট্য" বোঝা অপরিহার্য।





কোন-লোড লস, প্রায়ই লোহার ক্ষতি বলা হয়, সেই মুহূর্তে ঘটে1000 kVA তেল ভর্তি ট্রান্সফরমারশক্তিযুক্ত হয়, নির্বিশেষে এটি একটি লোড পাওয়ার করছে কিনা। এই ক্ষতিগুলি প্রাথমিকভাবে ট্রান্সফরমার কোরের মধ্যে হিস্টেরেসিস এবং এডি কারেন্ট লস দ্বারা গঠিত।



এজিএনইই, আমরা উচ্চ-ব্যপ্তিযোগ্যতা, ঠান্ডা-ঘূর্ণিত শস্য-অরিয়েন্টেড (CRGO) সিলিকন স্টিল ব্যবহার করে কোনো-লোড লস কম করি না। কোর স্ট্যাকিং পদ্ধতিকে অপ্টিমাইজ করে (যেমন একটি "স্টেপ-ল্যাপ" জয়েন্ট ব্যবহার করে), আমরা উল্লেখযোগ্যভাবে চৌম্বকীয় প্রতিরোধ কমিয়ে ফেলি। এই সূক্ষ্ম নকশা নিশ্চিত করে যে আমাদেরতেল ভর্তি বিতরণ ট্রান্সফরমারকম বিদ্যুতের চাহিদার সময়ও শক্তি-দক্ষ থাকে, যেমন উত্পাদন সুবিধাগুলিতে রাতের শিফট বা বাণিজ্যিক ভবনগুলিতে অলস সময়।

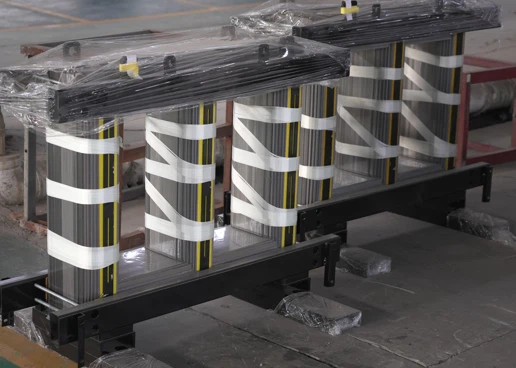

1000 kVA ট্রান্সফরমারের জন্য উচ্চ-গুণমানের সিলিকন স্টিল কোর অ্যাসেম্বলি





লোড লস, বা কপার লস, পরিবর্তনশীল এবং ট্রান্সফরমার উইন্ডিং এর মধ্য দিয়ে প্রবাহিত কারেন্টের উপর নির্ভর করে। এই ক্ষতিগুলি মূলত ঘূর্ণন উপাদানের বৈদ্যুতিক প্রতিরোধের (I²R ক্ষতি) কারণে হয়।



একজন প্রধানমন্ত্রী হিসেবেতেল ভরা ট্রান্সফরমার নির্মাতারা, GNEE এর জন্য তামা এবং অ্যালুমিনিয়াম উভয়ই উইন্ডিং অপশন অফার করেতিন ফেজ তেল নিমজ্জিত ট্রান্সফরমার.



• কপার উইন্ডিংস:সর্বনিম্ন প্রতিরোধ ক্ষমতা এবং সর্বোচ্চ দক্ষতা অফার করে, এগুলিকে উচ্চ -ডিউটি ​​চক্র শিল্প অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে৷
• উইন্ডিং জ্যামিতি:আমাদের প্রকৌশলীরা ট্রান্সপোজড কন্ডাক্টর ব্যবহার করে স্কিন এফেক্ট এবং এডি স্রোতকে নিজেরাই উইন্ডিংয়ের মধ্যে কমিয়ে আনতে।



সঠিকভাবে গণনা করেতেল ভর্তি ট্রান্সফরমার মাপএবং উইন্ডিং ক্রস-বিভাগ, আমরা নিশ্চিত করি যে তাপমাত্রা বৃদ্ধি 100% লোডের মধ্যেও সীমার মধ্যে ভাল থাকে৷ এই স্থিতিশীলতা আমাদের ইউনিটগুলির জন্য একটি শীর্ষ পছন্দ করে তোলেআউটডোর পাওয়ার ট্রান্সফরমারকঠোর পরিবেশে ইনস্টলেশন।





নিম্নলিখিত সারণীটি একটি GNEE স্ট্যান্ডার্ডের জন্য সাধারণ ক্ষতি এবং দক্ষতার বৈশিষ্ট্যগুলিকে সংক্ষিপ্ত করে1000 kVA তেল নিমজ্জিত ট্রান্সফরমার.

প্যারামিটার	স্পেসিফিকেশন (স্ট্যান্ডার্ড দক্ষতা)	উচ্চ দক্ষতা (স্তর 2/3)
রেট ক্যাপাসিটি	1000 কেভিএ	1000 কেভিএ
না-লোড লস (W)	~1150 W	~980 W
75 ডিগ্রি (W) এ লোড লস	~10300 W	~8900 W
মোট ক্ষতি (W)	~11450 W	~9880 W
শর্ট সার্কিট প্রতিবন্ধকতা	5.0%	5.0%
50% লোডে দক্ষতা	99.1%	99.4%
100% লোডে দক্ষতা	98.8%	99.1%
কুলিং পদ্ধতি	ONAN	ONAN



প্রতিটি উপাদান সামগ্রিক দক্ষতা একটি ভূমিকা পালন করে1000 kVA তেল নিমজ্জিত ট্রান্সফরমার.

• অন্তরক তেল:তেলের গুণমান পরিচলন হারকে প্রভাবিত করে। GNEE উচ্চতর পরিশোধিত খনিজ তেল ব্যবহার করে যা উচ্চতর অস্তরক শক্তি এবং তাপ পরিবাহিতা প্রদান করে।
• রেডিয়েটার:আমাদের ঢেউতোলা ট্যাঙ্ক ডিজাইনগুলি পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, এর জন্য দ্রুত শীতল করার সুবিধা দেয়তেল নিমজ্জিত টাইপ ট্রান্সফরমার.
• পরিবর্তনকারীদের আলতো চাপুন:ট্যাপ চেঞ্জারের মাধ্যমে সঠিক ভোল্টেজ নিয়ন্ত্রণ নিশ্চিত করে যে ট্রান্সফরমারটি তার পরিকল্পিত চৌম্বকীয় ফ্লাক্স ঘনত্বে কাজ করে, অতিরিক্ত উত্তেজনা ক্ষয় রোধ করে।
• বুশিং এবং টার্মিনাল:উচ্চ-গুণমানতেল নিমজ্জিত ট্রান্সফরমার অংশসংযোগ বিন্দুতে যোগাযোগ প্রতিরোধের হ্রাস, স্থানীয় গরম এবং শক্তি অপচয় প্রতিরোধ.





গ্যারান্টি দিতে যে1000 kVA তেল ভর্তি ট্রান্সফরমারপ্রতিশ্রুতি অনুযায়ী কাজ করে, GNEE কঠোরভাবে পরিচালনা করেতেল ভর্তি ট্রান্সফরমার পরীক্ষা. নিয়ন্ত্রিত অবস্থায় ক্ষতি পরিমাপ করতে আমরা উচ্চ-নির্ভুল শক্তি বিশ্লেষক ব্যবহার করি।



স্ট্যান্ডার্ড পরীক্ষা অন্তর্ভুক্ত:

• না-লোড লস টেস্ট:মূল গুণমান যাচাই করতে রেটেড ভোল্টেজ এবং ফ্রিকোয়েন্সিতে পরিমাপ করা হয়।
• লোড লস এবং প্রতিবন্ধকতা পরীক্ষা:উইন্ডিং অখণ্ডতা যাচাই করার জন্য রেট করা বর্তমান এ সঞ্চালিত.
• তাপমাত্রা বৃদ্ধি পরীক্ষা:নিশ্চিত করে যে কুলিং সিস্টেম মোট ক্ষতি দ্বারা উত্পন্ন তাপ পরিচালনা করতে পারে।

বিশ্বস্ত হিসাবেতেল ভরা ট্রান্সফরমার নির্মাতারা, আমরা আমাদের ক্লায়েন্টদের প্রতিটি ইউনিটের জন্য প্রত্যয়িত পরীক্ষার রিপোর্ট প্রদান করি, প্রতিটি লেনদেনে স্বচ্ছতা নিশ্চিত করে।



তেল ভরা ট্রান্সফরমারের জন্য পেশাদার দক্ষতা এবং ক্ষতি পরীক্ষা





ক্ষমতা নির্বাচন করার সময়, "দক্ষতা শিখর" বিবেচনা করা গুরুত্বপূর্ণ। অধিকাংশতেল ভর্তি বিতরণ ট্রান্সফরমারতাদের রেট করা লোডের প্রায় 40% থেকে 60% পর্যন্ত তাদের সর্বোচ্চ দক্ষতা পৌঁছায়।



যদি আপনার গড় চাহিদা 500 kVA হয়, a1000 kVA তেল নিমজ্জিত ট্রান্সফরমারএকটি 630 কেভিএ ইউনিটের তুলনায় দীর্ঘমেয়াদে আরও দক্ষ হতে পারে, কারণ এটি ভবিষ্যতের সম্প্রসারণের জন্য জায়গা প্রদান করার সময় এর দক্ষতার মিষ্টি স্থানের কাছাকাছি কাজ করবে।



GNEE-তে, আমরা গ্রাহকদের তাদের লোড প্রোফাইল বিশ্লেষণ করতে সাহায্য করি যাতে তারা সর্বোত্তম নির্বাচন করতে পারেতেল ভর্তি ট্রান্সফরমার মাপ, কয়েক দশকের শক্তি সঞ্চয়ের সাথে প্রাথমিক মূলধন ব্যয়ের ভারসাম্য।





GNEE বেছে নেওয়ার অর্থ হল এমন একটি কারখানার সাথে অংশীদারিত্ব করা যা পাওয়ার ইঞ্জিনিয়ারিংয়ের সূক্ষ্মতা বোঝে। আমাদেরতিন ফেজ তেল নিমজ্জিত ট্রান্সফরমারইউনিটগুলি বিশ্বব্যাপী রপ্তানি করা হয়, বিভিন্ন জলবায়ু এবং গ্রিড পরিস্থিতিতে তাদের নির্ভরযোগ্যতা প্রমাণ করে।



আপনি একটি মান প্রয়োজন কিনাআউটডোর পাওয়ার ট্রান্সফরমারঅথবা একটি কাস্টম-ইঞ্জিনিয়ারড সমাধান, আমাদের উৎপাদন সুবিধা সর্বাধুনিক প্রযুক্তিতে উৎকৃষ্টতা প্রদানের জন্য সজ্জিত।

• কারখানা সরাসরি:উন্নত মূল্য এবং প্রযুক্তিগত সহায়তার জন্য প্রস্তুতকারকের সাথে সরাসরি যোগাযোগ।
• স্ট্যান্ডার্ড সম্মতি:আমাদের ট্রান্সফরমার IEC, ANSI, এবং IEEE মান পূরণ করে।
• স্থায়িত্ব:একটি 30-বছরের পরিষেবা জীবনের জন্য ডিজাইন করা মজবুত নির্মাণ।



GNEE ফ্যাক্টরি থেকে-রেডি 1000 kVA তেল ভর্তি ট্রান্সফরমার রপ্তানি করুন





ক্ষতির বৈশিষ্ট্য বোঝা a1000 kVA তেল নিমজ্জিত ট্রান্সফরমারআরও দক্ষ এবং খরচ{0}}কার্যকর পাওয়ার সিস্টেমের দিকে প্রথম ধাপ। উচ্চ-মানের উপর ফোকাস করেতেল নিমজ্জিত ট্রান্সফরমার অংশ, উন্নত মূল উপকরণ, এবং কঠোরতেল ভর্তি ট্রান্সফরমার পরীক্ষা, GNEE নিশ্চিত করে যে প্রতিটি1000 kVA তেল ভর্তি ট্রান্সফরমারআমরা উত্পাদন নির্ভরযোগ্যতা একটি মানদণ্ড.

একটি উদ্ধৃতি অনুরোধ



অদক্ষ যন্ত্রপাতি আপনার অপারেশনাল বাজেট নিষ্কাশন করতে দেবেন না। বিনিয়োগ aতিন ফেজ তেল নিমজ্জিত ট্রান্সফরমারযেটি স্থায়ী হওয়ার জন্য নির্মিত এবং সংরক্ষণ করার জন্য ডিজাইন করা হয়েছে।



একটি উচ্চ-দক্ষতা সমাধান সহ আপনার বৈদ্যুতিক অবকাঠামো আপগ্রেড করতে প্রস্তুত?

আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে আজই GNEE-এর সাথে যোগাযোগ করুন! আমাদের প্রকৌশলীরা আপনার জন্য একটি কাস্টমাইজড দক্ষতা বিশ্লেষণ এবং একটি ফ্যাক্টরি-প্রত্যক্ষ উদ্ধৃতি প্রদান করতে প্রস্তুত1000 kVA তেল নিমজ্জিত ট্রান্সফরমার.



FAQ



তেল নিমজ্জিত ট্রান্সফরমারে তেলের প্রাথমিক ভূমিকা কী?

তেল নিমজ্জিত ট্রান্সফরমারের তেল দ্বৈত ফাংশন পরিবেশন করে: নিরোধক এবং শীতলকরণ। এটি বৈদ্যুতিক লিক প্রতিরোধে একটি বাধা হিসাবে কাজ করে এবং উত্পন্ন তাপকে ছড়িয়ে দেয়, অতিরিক্ত গরম হওয়া এবং সম্ভাব্য বৈদ্যুতিক ত্রুটিগুলি প্রতিরোধ করে।



কত ঘন ঘন অস্তরক শক্তি পরীক্ষা পরিচালনা করা উচিত?

সর্বোত্তম ট্রান্সফরমার কর্মক্ষমতা বজায় রাখার জন্য অপারেশনাল অবস্থার সাথে সারিবদ্ধভাবে ডাইইলেকট্রিক শক্তি পরীক্ষাগুলি সাধারণত বার্ষিক বা প্রস্তুতকারকের পরামর্শ অনুসারে সুপারিশ করা হয়।



ট্রান্সফরমার রক্ষণাবেক্ষণের জন্য তেলের স্তর পর্যবেক্ষণ করা কেন অপরিহার্য?

তেলের মাত্রা নিরীক্ষণ করা অত্যন্ত গুরুত্বপূর্ণ কারণ কম তেলের মাত্রা অতিরিক্ত গরম হতে পারে এবং নিরোধক ক্ষমতা হ্রাস করতে পারে, বৈদ্যুতিক ত্রুটির ঝুঁকি বাড়ায়।



কি ব্যবস্থা ট্রান্সফরমারে তাপ ওভারলোড প্রতিরোধ করতে পারে?

থার্মাল ওভারলোডের জন্য প্রতিরোধমূলক ব্যবস্থার মধ্যে রয়েছে লোড বন্টন অপ্টিমাইজ করা, উন্নত কুলিং কৌশল নিযুক্ত করা এবং প্রয়োজনে দ্রুত সংশোধনমূলক পদক্ষেপের সাথে অবিচ্ছিন্ন তাপমাত্রা পর্যবেক্ষণ।



তাপীয় ইমেজিং কিভাবে ট্রান্সফরমার রক্ষণাবেক্ষণে সাহায্য করতে পারে?

থার্মাল ইমেজিং হটস্পটগুলি সনাক্ত করতে ইনফ্রারেড চিত্রগুলি ক্যাপচার করে যা বৈদ্যুতিক সমস্যা বা সম্ভাব্য উপাদান ব্যর্থতা নির্দেশ করতে পারে, যা প্রাথমিক হস্তক্ষেপ এবং বড় ব্যর্থতা প্রতিরোধের অনুমতি দেয়।



তেল ট্রান্সফরমারগুলিকে শুষ্ক{0} টাইপের বিকল্পগুলির চেয়ে বেশি দক্ষ করে তোলে৷

তেল ট্রান্সফরমার ইউনিটগুলি উন্নত কুলিং ক্ষমতার মাধ্যমে উচ্চতর দক্ষতা অর্জন করে যা উচ্চ শক্তির ঘনত্ব এবং হ্রাস হ্রাস করতে সক্ষম করে। তরল নিরোধক বায়ুর তুলনায় ভাল তাপ পরিবাহিতা প্রদান করে, উন্নত বৈদ্যুতিক কর্মক্ষমতা সহ আরও কমপ্যাক্ট ডিজাইনের অনুমতি দেয়। আধুনিক তেল ট্রান্সফরমার ডিজাইনগুলি সাধারণত 99%-এর বেশি দক্ষতা রেটিং অর্জন করে, যখন তুলনামূলক শুষ্ক-টাইপ ইউনিটে তাপীয় সীমাবদ্ধতা এবং নকশার সীমাবদ্ধতার কারণে দক্ষতার রেটিং কয়েক শতাংশ পয়েন্ট কম থাকতে পারে।



তেল ট্রান্সফরমারগুলি প্রতিস্থাপনের প্রয়োজন হওয়ার আগে সাধারণত কতক্ষণ কাজ করতে পারে

ভাল-রক্ষণাবেক্ষণ করা তেল ট্রান্সফরমার ইউনিটগুলি নিয়মিত 30-40 বছরের পরিষেবা জীবন অর্জন করে, অনেক ইনস্টলেশন 50 বছর বা তার বেশি সময় ধরে সফলভাবে কাজ করে৷ দীর্ঘায়ু নির্ভর করে লোড প্যাটার্ন, পরিবেশগত অবস্থা এবং রক্ষণাবেক্ষণের গুণমান সহ কারণের উপর। নিয়মিত তেল বিশ্লেষণ এবং অবস্থা পর্যবেক্ষণ সম্ভাব্য সমস্যাগুলির আগাম সতর্কতা প্রদান করার সময় সরঞ্জামের জীবনকালের অপ্টিমাইজেশন সক্ষম করে। এই বর্ধিত পরিষেবা জীবন তেল ট্রান্সফরমার প্রযুক্তিকে জীবনচক্রের দৃষ্টিকোণ বিবেচনা থেকে অত্যন্ত সাশ্রয়ী করে তোলে।
